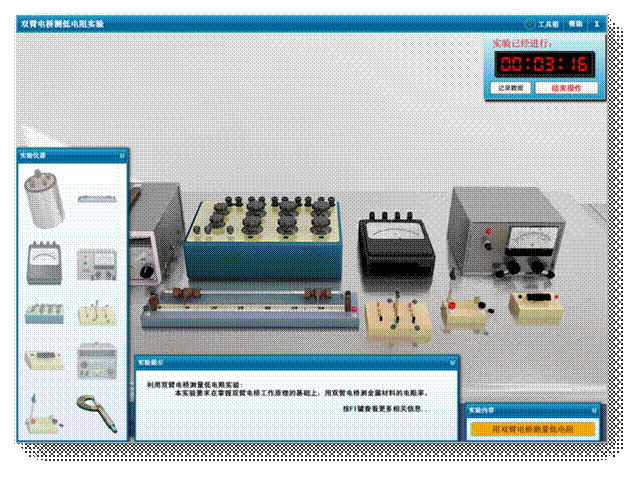

1.启动实验程序,进入实验窗口,如下图所示。(注意,本实验中的电路仪器不允许按DEL键移除)

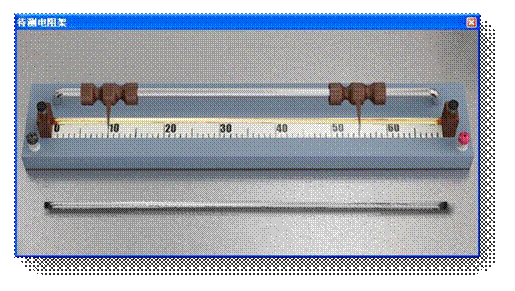

2.双击打开待测电阻架的界面,将铜棒拖入测试架上。并调节滑块间距离为50cm。

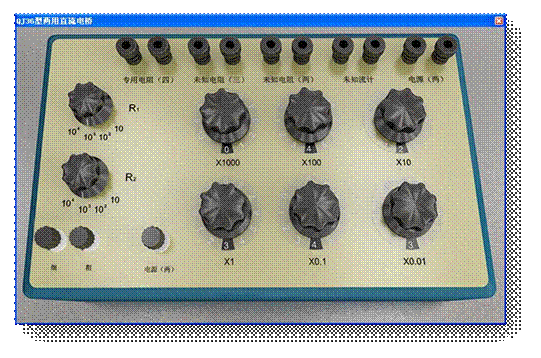

3.调节双臂电桥的R1R2电阻为1000欧姆,并将确认“粗”“细”按钮弹起。

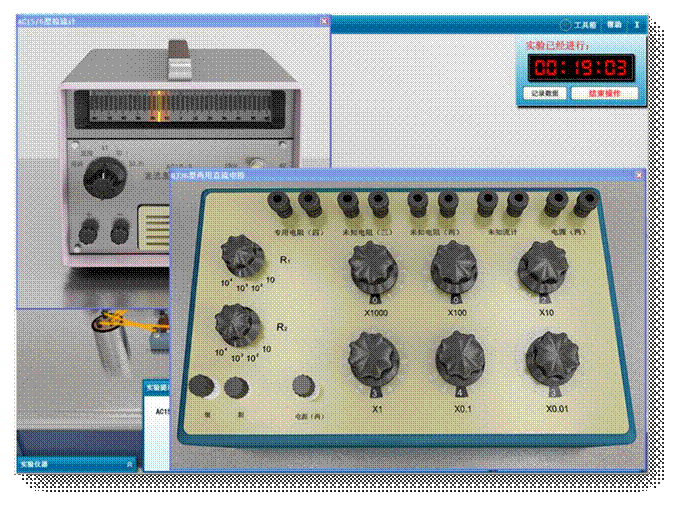

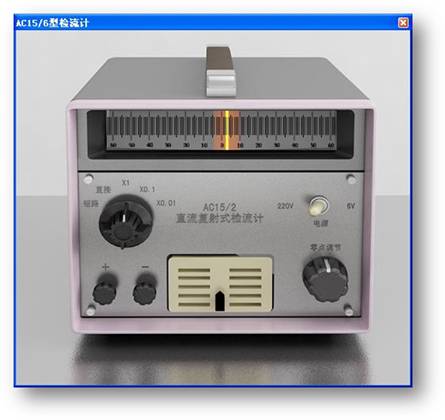

4.确认检流计在测量档(x1,x0.1,x0.01),接通电源对检流计调零。不允许在短路档调零。

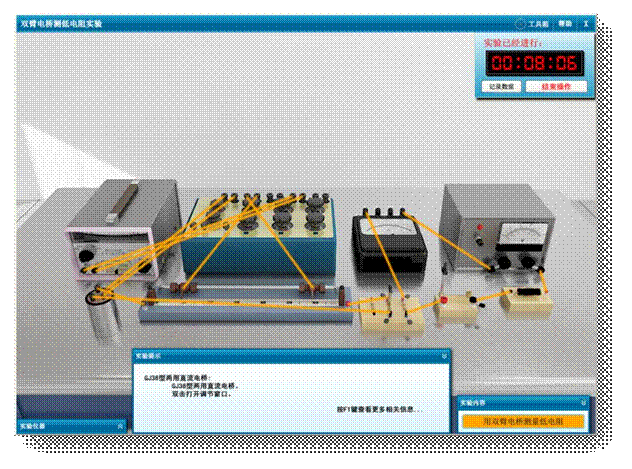

5.按实验电路图连线。(连线操作方法见仪器说明)。连线完成如下图所示。

6.闭合开关,打开电压源的电源开关,闭合双刀双掷开关,按下双臂电桥的“粗”按钮。这时检流计示数发生偏转,调节双臂电桥的R,是电桥平衡,记录R的值。

7.利用双刀开关换向,正反方向各测量3组数据。

8.将测试架上两滑块距离调为40cm,重复测量。将铜棒换成铝棒,重复测量。

9.使用螺旋测微器测量金属棒的直径,根据测量的数据计算两个金属棒的电阻率。
