实验指导

实验重点、难点:

1.掌握电桥平衡原理、平衡条件

2. 理解交流电桥构造,熟悉交流电桥平衡方法

3. 分析平衡过程中各桥臂调节顺序,判断最佳平衡点

4. 理解复阻抗概念,电桥平衡时复阻抗关系

辅助功能介绍:

界面的右上角的功能显示框:当在普通实验状态下,显示实验实际用时、记录数据按钮、结束操作按钮;在考试状态下,显示考试所剩时间的倒计时、记录数据按钮、结束操作按钮、显示试卷按钮(考试状态下显示)。

右上角工具箱:各种使用工具,如计算器等。

右上角help和关闭按钮: help可以打开帮助文件,关闭按钮功能就是关闭实验。

实验仪器栏:存放实验所需的仪器,可以点击其中的仪器拖放至桌面,鼠标触及到仪器,实验信息提示栏会显示仪器的相关信息;仪器使用完后,则不允许拖动仪器栏中的仪器了。

提示信息栏:显示实验过程中的仪器信息,实验内容信息,仪器功能按钮信息等相关信息,按F1键可以获得更多帮助信息。

实验内容栏:显示实验名称和实验内容信息(多个实验内容依次列出),当前实验内容显示为黄色,其他实验内容为蓝色;可以通过单击实验内容进行实验内容之间的切换。切换至新的实验内容后,实验桌上的仪器会重新按照当前实验内容进行初始化。

1.实验主窗体介绍

成功进入实验场景窗体,实验场景的主窗体如下图组所示:

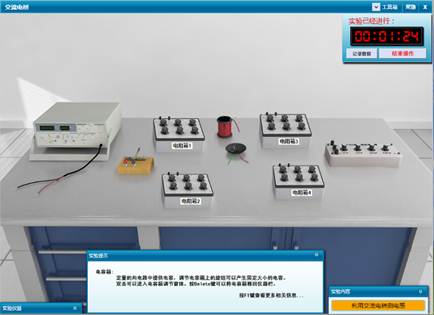

测电感

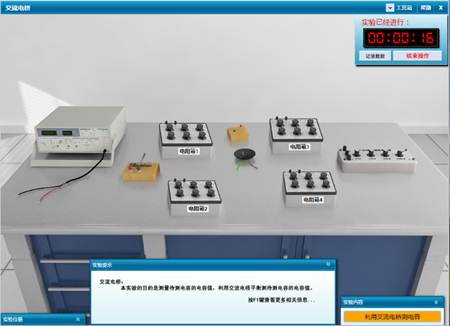

测电容

在实验场景主窗体的右上角有“工具箱”和“帮助”两个菜单项。工具箱提供实验中可能用到的工具;点击帮助菜单项,弹出帮助文档。

在场景的下方,从左到右,依次是“实验仪器栏”、“实验提示栏”和“实验内容栏”。实验仪器栏里放置着实验用到的仪器,点击拖动,可以把相应的仪器拖到实验场景中去,供实验使用。实验提示栏,即时提示实验信息或相关的操作信息。实验内容栏,是相关实验名称的列表,点击实验名称可以重新开始实验和进行实验的切换。

实验大场景主要由一张桌子组成,本实验中,实验仪器都放在桌子上面。在实验场景中,可以在一定范围内拖动指定仪器。把鼠标放在仪器上面,按下Delete键,可以删除指定仪器到仪器栏。双击场景中的仪器可以进入仪器的调节窗体。

注:本实验的实验仪器较多,所以实验刚开始时,实验仪器就被初始化到实验桌上。本实验的实验仪器除了扬声器,其它的仪器都不允许拖动和删除。

2.连线

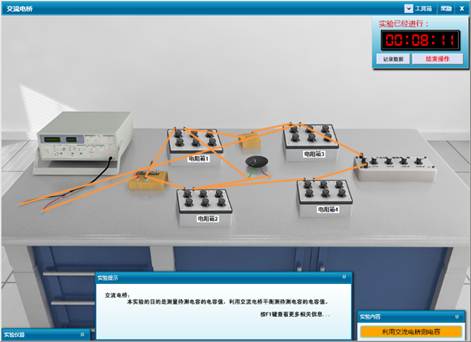

当鼠标移动到实验仪器接线柱的上方,拖动鼠标,便会产生“导线”,当鼠标移动到另一个接线柱的时候,松开鼠标,两个接线柱之间便产生一条导线,连线成功;如果松开鼠标的时候,鼠标不是在某个接线柱上,画出的导线将会被自动销毁,此次连线失败。根据实验电路图正确连线,连线操作完成,如下图所示:

3.根据实验内容调节电路

(1)、利用交流电桥测电感

根据实验电路图,正确连线;选择合适的三组R2及R3,调节电桥平衡,记录有关数据,求出各组的电感值

、电感的损耗电阻

; 计算出平均值Lx、Rx和电感的品质因数Q。

(2)、利用交流电桥测电容

根据实验电路图,正确连线;选择合适的三组R1及R2,调节电桥平衡,记录有关数据,并求出各组的电容值

、电容的损耗电阻

; 计算出平均值Cx和Rx。

(3)、记录数据

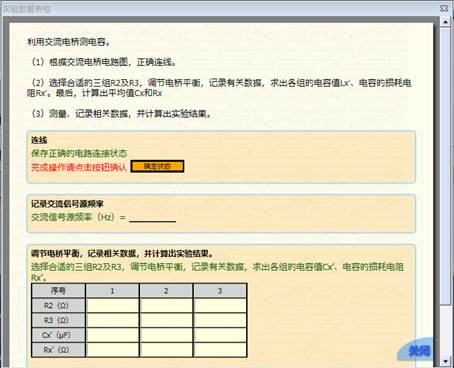

程序提供记录数据表格,在做实验的过程中,可以把测量数据和计算数据填到数据表格中去。点击场景右上角的记录数据按钮,可弹出记录数据窗体,如下图所示:
