实验指导

1.辅助功能介绍

界面的左上角的功能显示框:当在普通做实验状态下,显示实验实际用时、记录数据按钮;在考试状态下,显示考试所剩时间的倒计时、记录数据按钮、显示试卷按钮(考试状态下显示)。

右上角tools:各种使用工具,如计算器等。

右上角help和关闭按钮: help可以打开帮助文件,关闭按钮功能就是关闭实验。

实验仪器栏:存放实验所需的仪器,可以点击仪器栏中的仪器图片,单独观察实验仪器的三维结构视图。

提示信息栏:显示实验过程中的仪器信息,实验内容信息,仪器功能按钮信息等相关信息。

实验状态辅助栏:显示实验名称和实验内容信息。

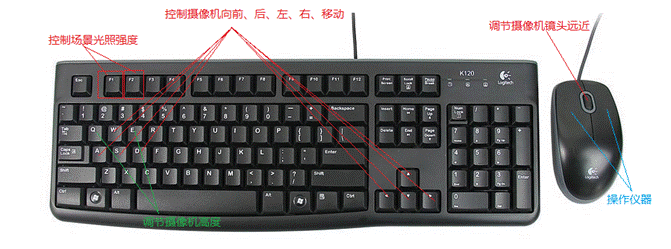

三维摄像机控制操作:

使用键盘W键(向前)、S键(向后)、A键(向左)、D键(向右),或者方向键进行摄像机在3D场景中的移动;

使用键盘Q键(升高)、E键(降低)控制视角的高度;

使用F1键可以减弱实验场景中光照强度,F2键增加实验场景中的光照强度;

鼠标左键按下,并在实验场景中移动,可以控制镜头观察方向;

滑动鼠标滚轮,可以拉近摄像机距离观测仪器的距离;

QQ截图20160614144815

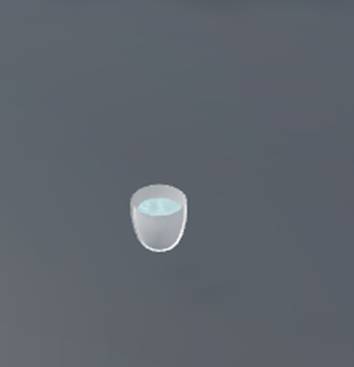

可操作部件:当鼠标移动到仪器可操作部件上时,可操作部件边缘将发光突出显示,同时,鼠标变为手型,具体部件的操作方法详见仪器使用介绍;

图16选中状态的仪器

1.实验操作方法

(1)主窗口介绍

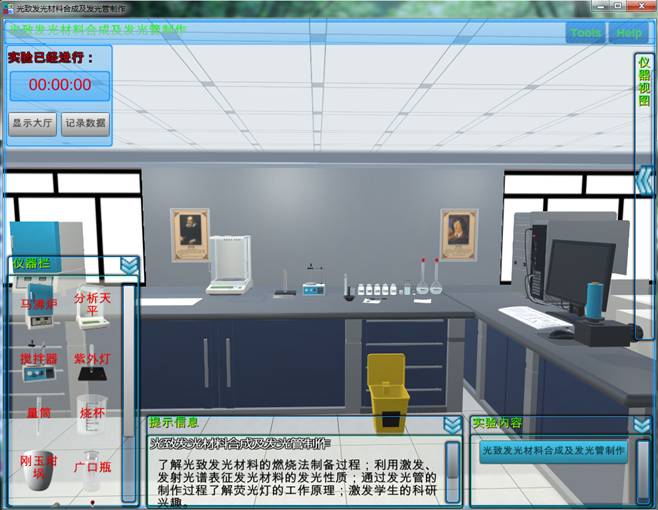

成功进入实验场景窗体,实验场景的主窗体如下图组所示:

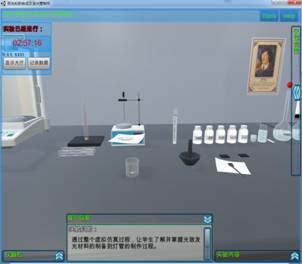

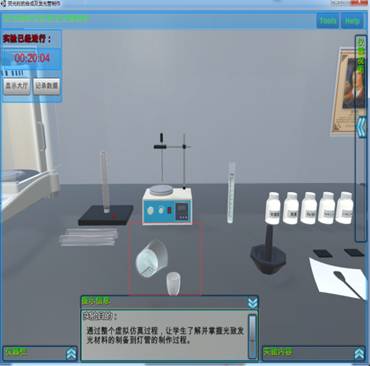

图17实验主场景图

(2)仪器调节

1)Y2O3: 3% Eu3+红色荧光粉合成:

①打开分析天平的电源开关,双击分析天平的大门把手,打开分析天平大门

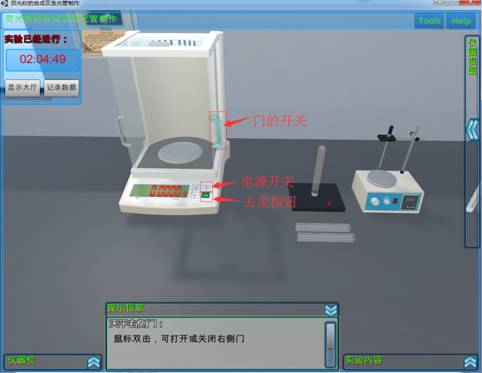

图18实验主场景中的分析天平

②双击称量纸,将称量纸放入分析天平内

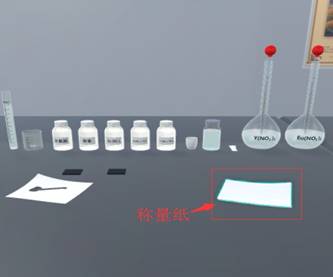

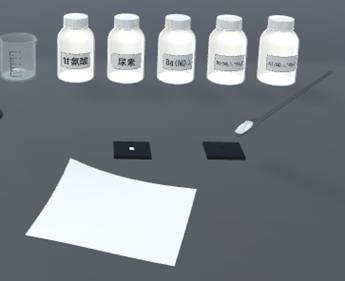

图19实验主场景中的称量纸

③双击分析天平大门,将大门关闭,并按下“去皮”按钮

图20没按“去皮”按钮之前 图21按“去皮”按钮之后

④双击分析天平大门,将大门打开后,双击“甘氨酸”样品瓶

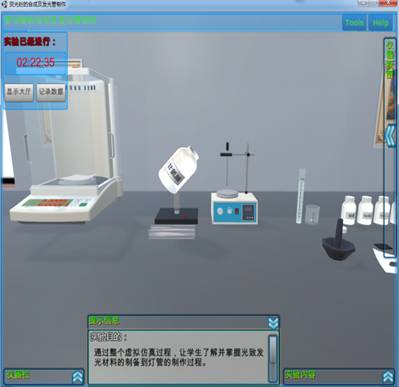

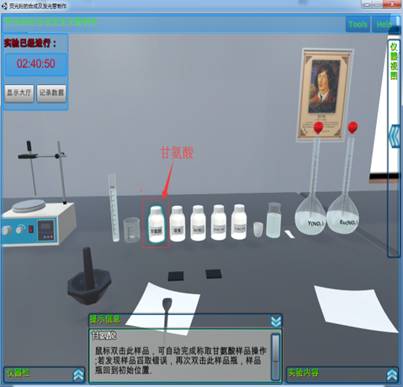

图22该药品瓶的初始位置 图23双击之后的样品瓶位置

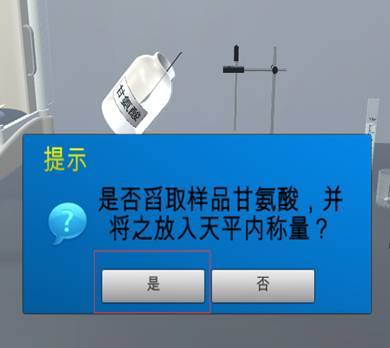

⑤双击药品勺,舀取该样品瓶中的样品进行称量,在弹出的窗口选择“是”

图24样品勺的初始位置 图25样品勺进入样品瓶的位置和弹出的窗口

⑥待该样品放入分析天平之后,双击天平内的“称量纸”,将称量好的该样品放入烧杯中

天平内的称量纸

图26样品放入天平后 图27样品倒入烧杯中

⑦双击容量瓶内的移液枪,用移液枪分别量取1M的Y(NO3)3标准溶液1.94mL,0.1M的Eu(NO3)3标准溶液0.6mL滴入烧杯;单击“

”关闭大视图。

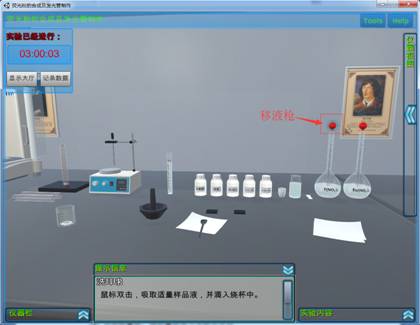

图28实验主场景中的容量瓶和移液枪

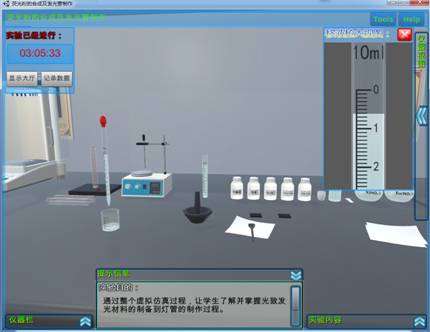

图29量取1M的Y(NO3)3标准溶液1.94mL

图30量取0.1M的Eu(NO3)3标准溶液0.6mL

⑧双击量筒,将量筒内的去离子水倒入10ml到烧杯中,单击“

”关闭大视图

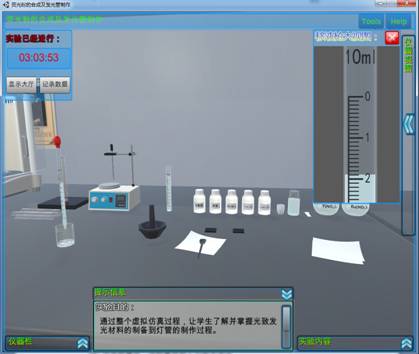

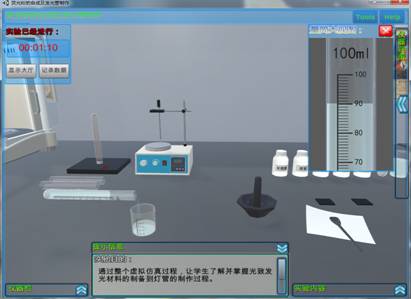

图31用量筒量取10mL去离子水倒入烧杯

⑨双击烧杯,将烧杯放到搅拌机上

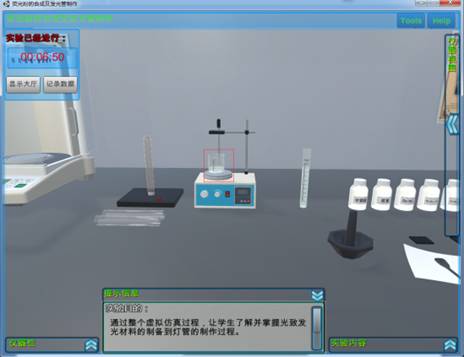

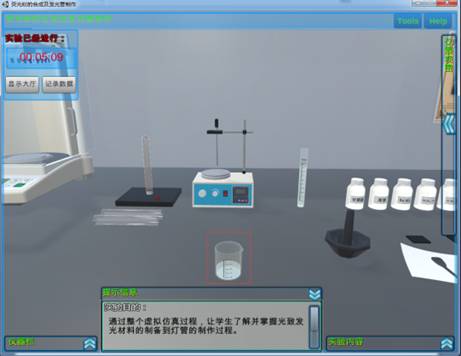

图32双击烧杯之前的位置 图33双击烧杯之后的位置

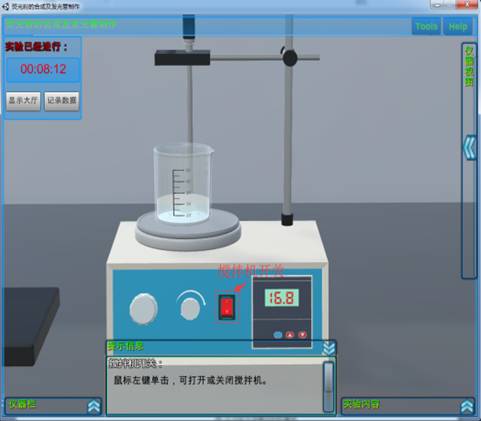

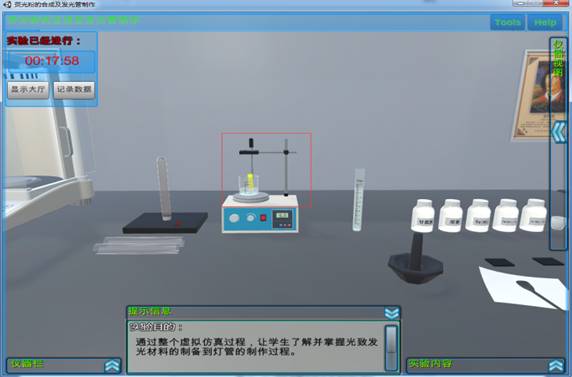

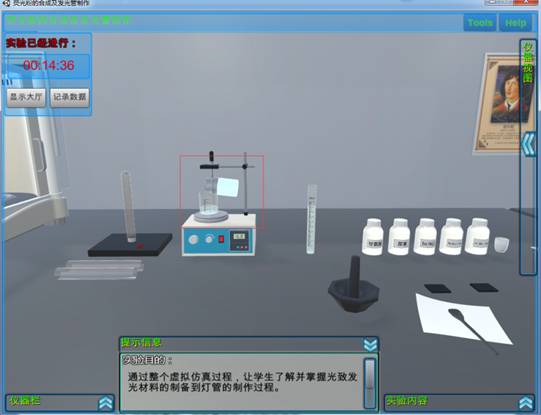

⑩鼠标单击搅拌器电源开关,此时再次单击烧杯时,可打开搅拌大视图观看搅拌状态

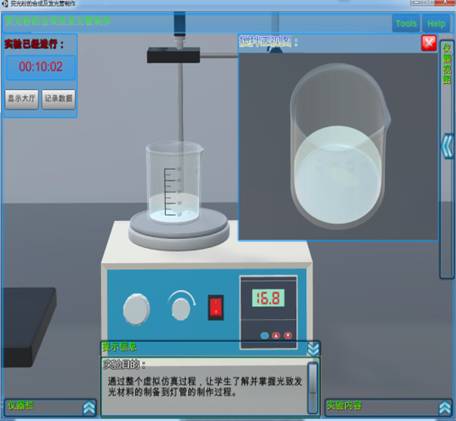

图34实验主场景中的搅拌机 图35搅拌状态大视图

⑪双击广口瓶,将其内的氨水倒入正在搅拌的烧杯中进行酸碱中和

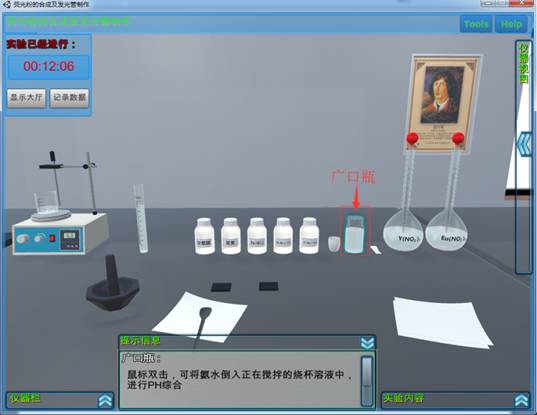

图36实验主场景中的广口瓶位置

图37氨水倒入烧杯中和

⑫双击PH试纸,测量此时烧杯中溶液的酸碱性

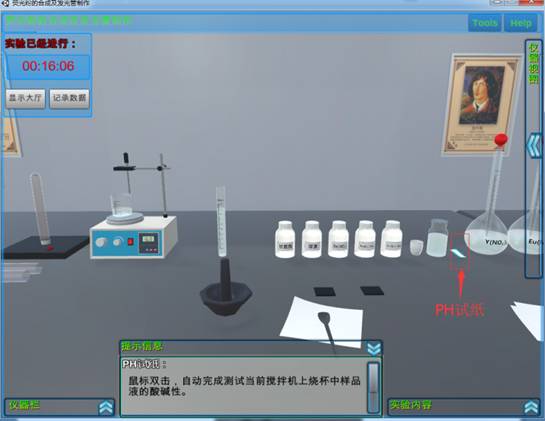

图38 PH试纸的初始位置

图39 PH试纸测量烧杯内溶液的酸碱性

⑬关闭搅拌机开关后,此时双击烧杯,将烧杯中的溶液倒入玉坩埚中

图40烧杯中的溶液倒入玉坩埚中时 图41烧杯中的溶液倒入玉坩埚中后

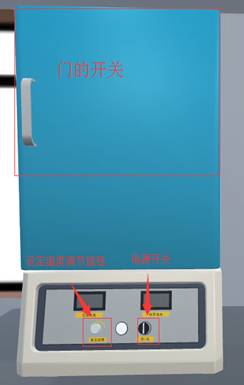

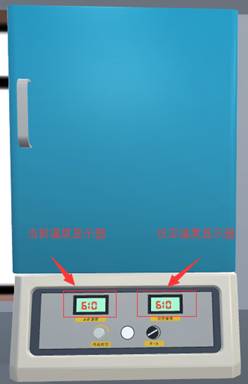

⑭马沸炉:鼠标左键单击“电源开关”后,鼠标左键按住“设定温度”调节旋钮不放,设定温度可持续增加,第一次烧结,温度设定为600摄氏度时,待当前温度达到设定温度值的时候方可打开马沸炉大门,鼠标双击马沸炉大门,大门打开

图42实验主场景中的马沸炉 图43马沸炉开启的状态

图44马沸炉的大门打开状态

⑮双击玉坩埚,将玉坩埚放入马沸炉中,再次双击马沸炉大门,大门关闭,此时开始进行样品的第一次烧结

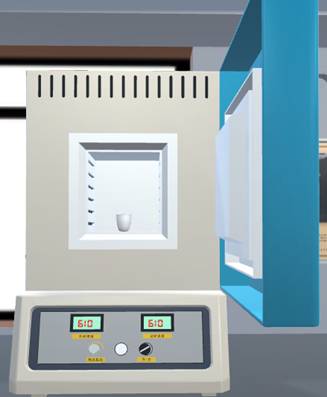

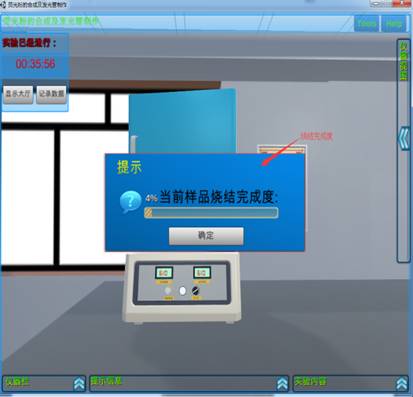

图45玉坩埚进入马沸炉中 图46正在烧结的状态

⑯待烧结完成度达到100%后,点击“确定”按钮,关闭提示窗口,双击马沸炉大门,将马沸炉打开后,再次双击玉坩埚,将玉坩埚中的样品颗粒倒入研钵中

图47烧结成功 图48玉坩埚中的颗粒倒入研钵中

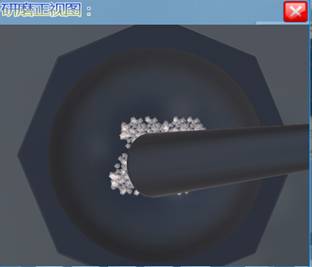

⑰双击研钵中的研磨棒进行研磨颗粒

图49研磨大颗粒时 图50研磨成功变成小颗粒

⑱待研磨成功后,双击研钵本体,将研钵中的小颗粒样品倒入玉坩埚中

图51研钵中的粉末倒入玉坩埚中

⑲关闭马沸炉大门,重新设定温度为900——1100摄氏度之间,打开马沸炉大门,双击桌面上的玉坩埚,待玉坩埚进入马沸炉后,双击马沸炉大门,马沸炉大门关闭后,开始进行第二次烧结,烧结成功后,打开马沸炉大门,双击玉坩埚,将玉坩埚中的样品倒入研钵中进行研磨

图52马沸炉设定温度进行第二次烧结 图53研钵成功(粉末状)

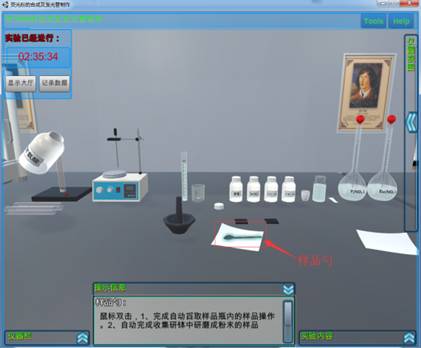

⑳双击样品勺,舀取研钵中的样品粉末到待测槽内

图54舀取样品粉末到待测槽内

2)BAM(BaMgAl10O17): 2% Eu2+蓝色荧光粉合成:

按照顺序重复“Y2O3: 3% Eu3+ 红色荧光粉合成”的所有步骤;注:此样品的制备,在样品称量的时候共需称量4种而不是1种;在倒入容量瓶中溶液时,只用移液枪量取0.1M的Eu(NO3)3标准溶液0.2 mL滴入烧杯即可。在烧结和研磨时只需要烧结一次即可成功

3)Y2O3: 3% Eu3+红色荧光粉灯管:(根据之前第二次烧结该样品的温度不同,有不同的亮度表现)

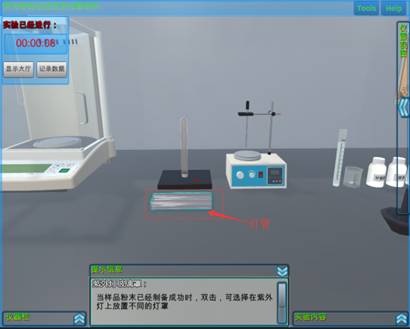

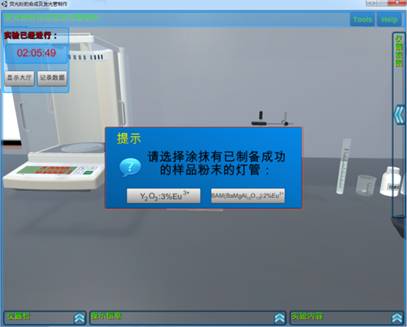

①双击桌面灯管,在弹出的提示框中选择已经制备成功的Y2O3: 3% Eu3+灯管

图54灯管原先的位置 图55灯管的选择

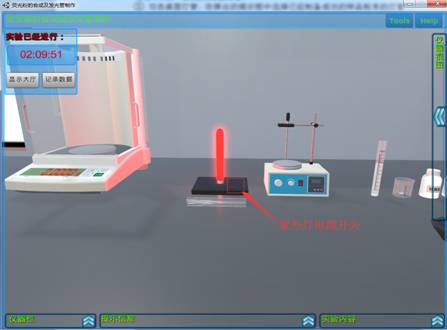

②在灯管移到指定位置之后,鼠标左键单击紫外灯灯座上的红色开关

图56灯管开灯(红色荧光)状态

4)BAM(BaMgAl10O17): 2% Eu2+蓝色荧光粉灯管:(根据之前第二次烧结该样品的温度不同,有不同的亮度表现)

①先关闭紫外灯电源开关,双击桌面灯管,在弹出的提示框中选择已经制备成功的BAM(BaMgAl10O17): 2% Eu2+灯管

②在灯管移到指定位置之后,鼠标左键单击紫外灯灯座上的红色开关

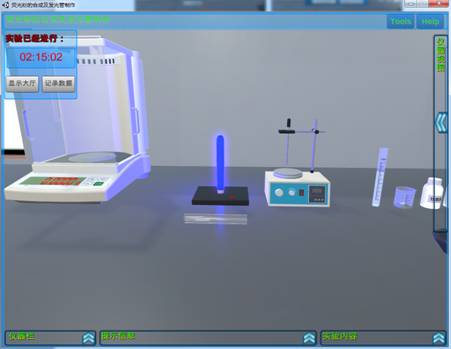

图57灯管开灯(蓝色荧光)状态

5)荧光光谱仪的操作:

①鼠标左键点击,打开光谱仪灯箱电源开关

图58 氙灯电源开关和光谱仪电源开关

②鼠标左键点击,打开氙灯的开关

图59 氙灯电源开关和光谱仪电源开关

③鼠标左键点击,打开ACQ的开关,等待3秒让ACQ电源开启完成

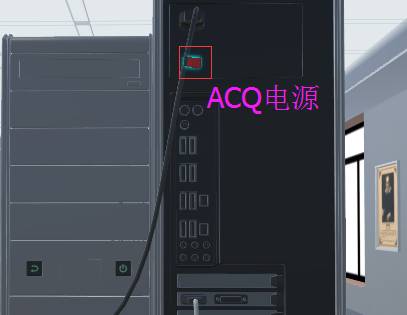

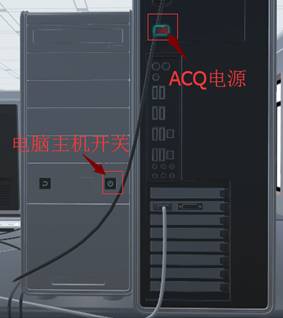

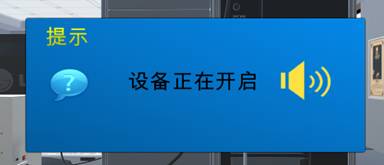

图60-1 ACQ电源开关和开启状态

④鼠标左键点击,打开电脑主机的开关

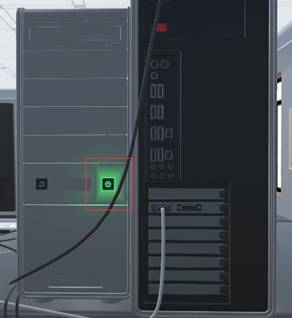

图60-2 电脑主机开机前 图60-3 电脑主机开机后

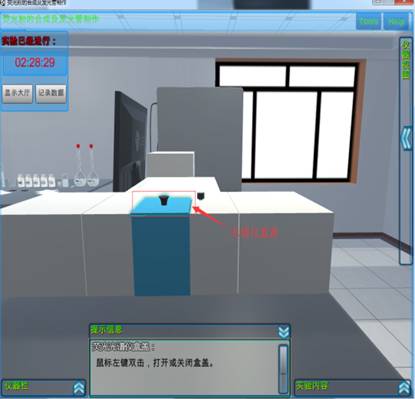

⑤鼠标双击光谱仪盒盖

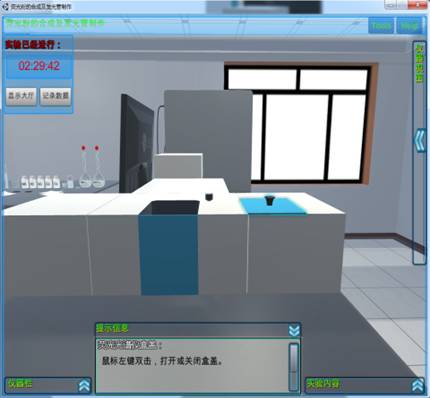

图61光谱仪盒盖未打开状态 图62光谱仪盒盖已打开状态

⑥盒盖打开后,鼠标双击待测室

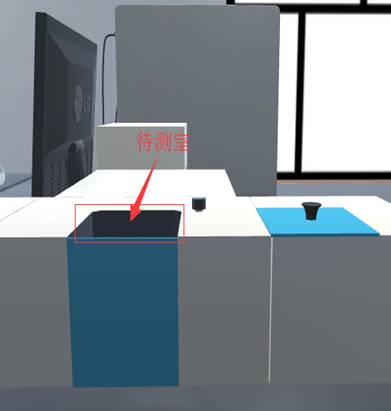

图63待测室位置 图64双击待测室弹出窗口

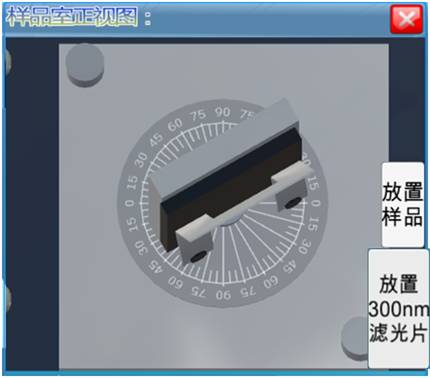

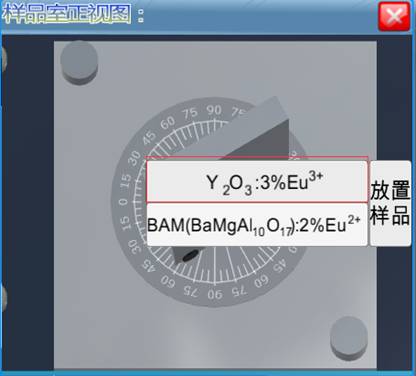

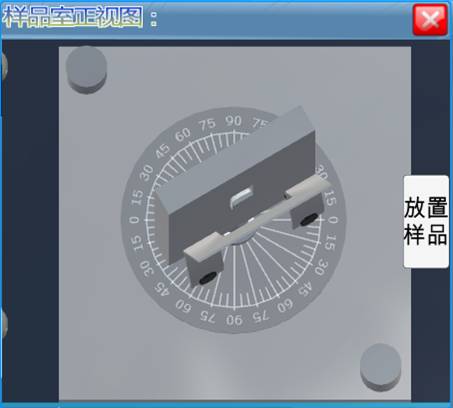

⑦鼠标点击“放置样品”按钮,选择放置样品Y2O3: 3% Eu3+,放置成功后点击“放置300nm滤光片”即可

QQ图片20161216094301

图65选择放置样品Y2O3: 3% Eu3+ 图66样品放置成功的状态

⑧关闭“样品室正视图”,并且双击光谱仪盒盖,盖上盒盖

⑨鼠标双击电脑屏幕,弹出电脑屏幕页面

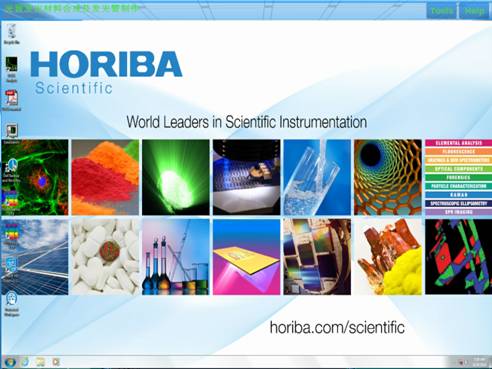

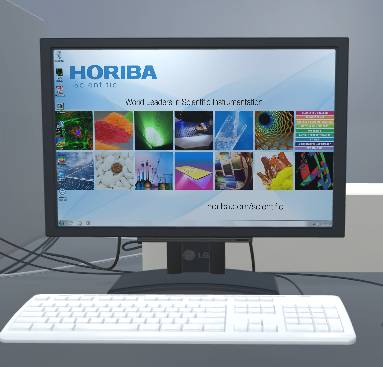

图67-1双击的电脑屏幕 图67-2双击后,软件系统主界面

⑩鼠标双击打开软件“FluorEssence V3.8”,进入软件主界面,点击“离开计算机操作界面”即可返回实验室中继续进行实验等;

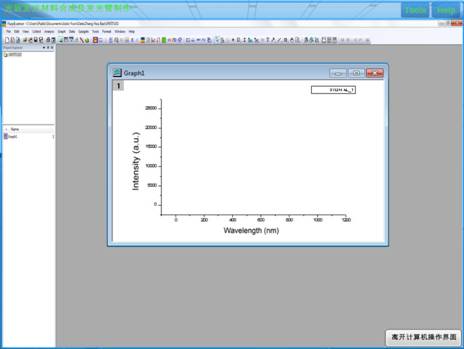

图67-3 “FluorEssence V3.8”软件的主界面

⑪在主界面中点击按钮“

”;弹出子窗口1,点击“

”按钮;弹出子窗口2,等待3S后自动刷新子窗口3;

图68 “M”按钮的位置

图69 弹出的子窗口1 图70 弹出的子窗口2

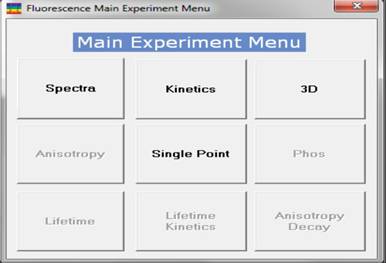

图71 弹出的子窗口3

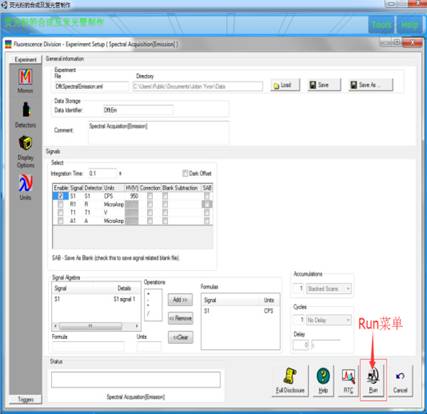

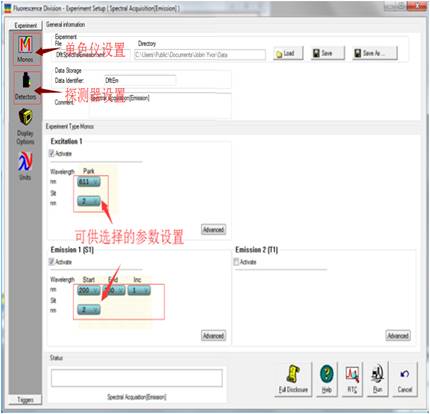

⑫点击“Spactra”按钮,弹出子窗口4;选择“Emission”扫描后,点击“Naxt”按钮,弹出子窗口5;在选择完“可供选择的参数设置”后,点击“Detectors菜单”,弹出子窗口6

图72弹出的子窗口4

QQ图片20161103164213

图73弹出的子窗口5 图74弹出的子窗口6

⑬在子窗口6中,点击“Run”按钮,开始进行光谱的扫描

图75光谱仪正在扫描

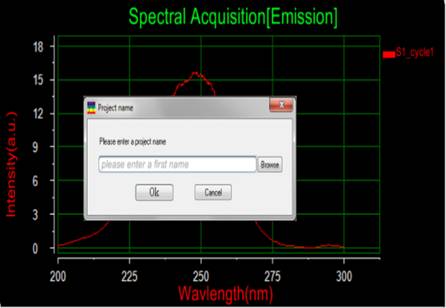

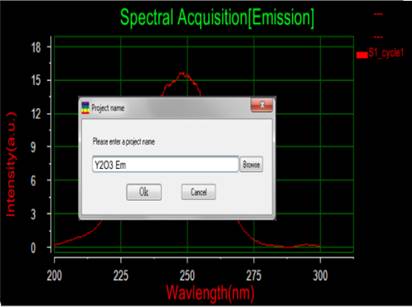

⑭扫描结束后,弹出保存此扫描曲线的名称菜单,输入你要保存的名称后,点击“OK”按钮

图76扫描保存菜单 图76输入保存的名称

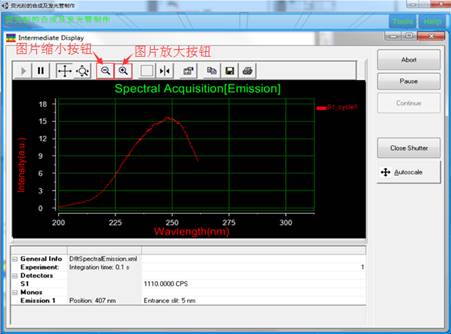

⑮鼠标左键点击“

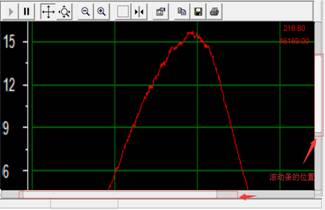

”按钮,可缩小和放大扫描到的图片;鼠标点击图片或图片旁的拉动条可以上下左右的拖动图片的显示位置;鼠标点击曲线的位置时,在屏幕的右上角会显示具体的扫描强度;

图77图片的放大

图78图片的位置滚动

⑯点击“

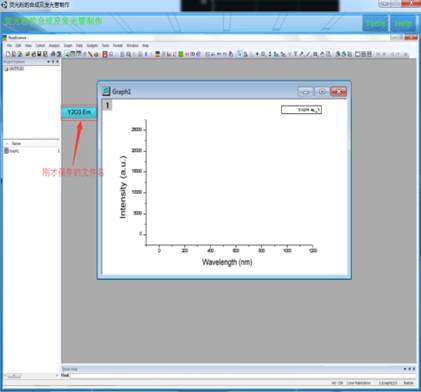

”按钮,依次返回到软件系统的主页面,鼠标点击刚才保存的文件名“Y2O3 Em”时,会出现刚才已经扫描到的曲线图

图79返回主界面 图80点击保存文件名时

⑰(Excitation扫描)此时点击按钮“

”在弹出的子窗口中依次按照之前的步骤操作

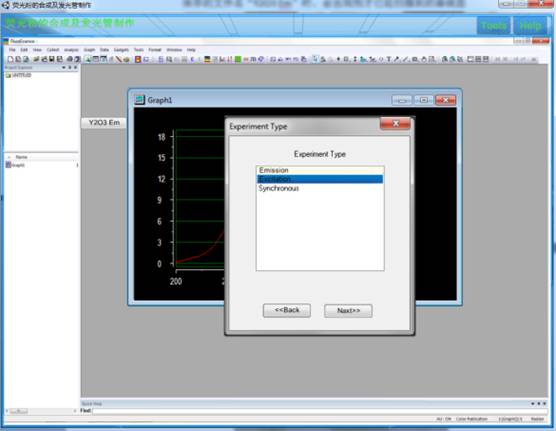

图81 Excitation扫描子窗口

⑱点击“Run”后

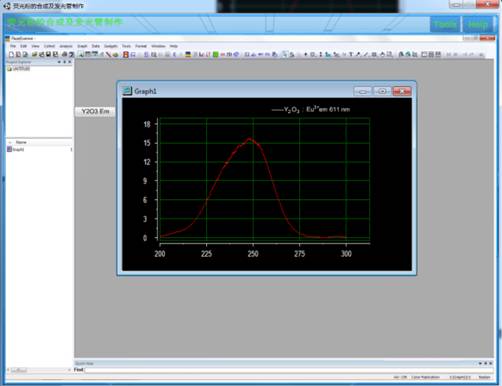

QQ图片20161216095740

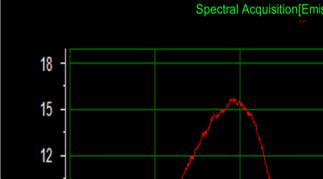

图82 Y2O3Ex扫描曲线

QQ图片20161216100633

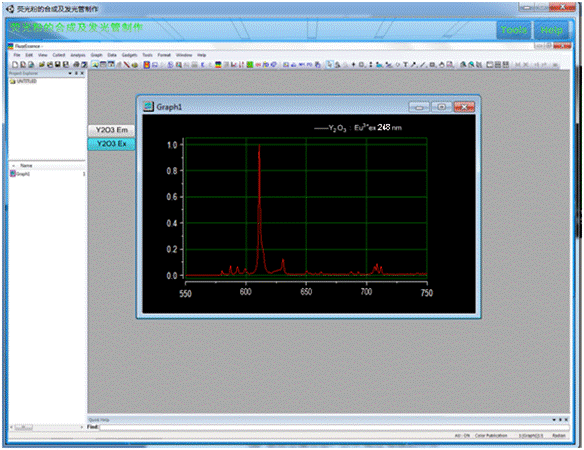

图83在主页面中保存的扫描曲线图

⑲扫描结束后,按“

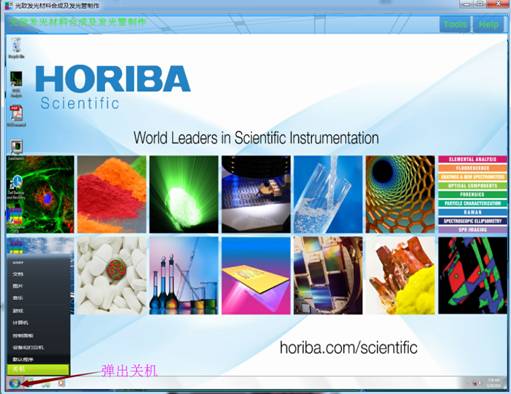

”退出电脑软件,进入电脑主界面,点击屏幕左下角“

”弹出“关机”,点击“关机”按钮,即可关闭电脑

图84 关闭电脑主机

⑳鼠标左键点击ACQ电源开关,则关闭ACQ电源

图85关闭ACQ电源

21鼠标左键点击氙灯开关,则关闭氙灯

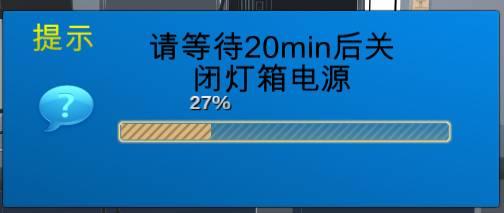

图86关闭氙灯 图87关闭氙灯后的等待时间

22等待上一步的关闭氙灯结束后的进度条达到100%后,再关闭光谱仪灯箱电源

图88关闭光谱仪灯箱电源
